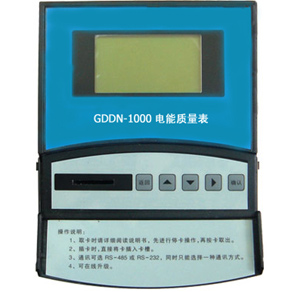

GDDN-1000A是一款緊湊型的電能質量遠程監測儀
* 測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、三相電壓允許不平衡度、電網諧波。
* 負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、頻率、相位等電力參數的變化趨勢。
* 通訊方式： RS232 OR RS485。
* 存儲方式：高速FLASH存儲； 存儲間隔：1－5分鐘能存儲大于一個月的數據（容量為128M）
主要功能
◆ 大屏漢字點陣LCD，顯示清晰
◆ LCD屏幕為層級式選擇方式，方便設定參數和查閱測量數據
◆ 菜單操作簡便
◆ 可監測系統頻率、電網諧波、三相電壓不平衡度、電壓偏差、電壓基波有效值、電流基波 有效值、無功功率、有功功率、2-25次諧波、功率因數等電能質量國標規定的參數。
◆ 符合國標B級儀器要求。均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz。
◆ 采用先進的DSP技術進行信號的采集處理。
◆ 采用先進的ARM技術進行顯示，存儲和通訊處理。
◆ 測量精度高
◆ 具有RS485和RS232接口
◆ FALSH存儲器對數據進行記錄，存儲數據達一個月
◆ 專用后臺管理分析軟件
技術數據
| 工作電壓 |
220V±10%, 50Hz |
| 耗電 |
12W |
| 輸入電壓量程 |
范圍 |
100V/220V/380V |
| 電阻 |
3MΩ |
| 電壓變比K U |
1-10000 |
| 輸入電流量程 |
范圍 |
5A |
| 電阻 |
15MΩ |
| 電流變比K I |
20-600/5A |
| 頻率范圍 |
45-65Hz |
| 液晶顯示 |
320*160點陣 |
| 電壓電流測量精度 |
0.5級 |
| 功率因數測量精度 |
1.0級 |
| 有功無功功率測量精度 |
1.0級 |
| 工作溫度 |
-10℃～+50℃(濕度<80%, 無凝結) |
| 儲存溫度 |
-10℃～+70℃ |
| 標準 |
EN61010-1, EN50081-2, EN50082-1 |
| 外殼 |
ABS/PC符合 UL94-VO |
| 保護級別 |
面板IP50, 端子IP20 |
| 尺寸 |
144×144×82 mm 寬×高×深 |
| 連接 |
可分離式插頭最大2.5mm |
| 重量 |
Ca. 800g |
| 保修期 |
1 年 |
| 適用領域 |
適用于測量及分析電網主要電氣參數，尤其是電網諧波方面的參數，如諧波電流和電壓。適用于電力部門和工礦企業等用戶監測供電系統的電能質量情況。 | |
